Cosa faccio
Cosa osservo
Come spiego.

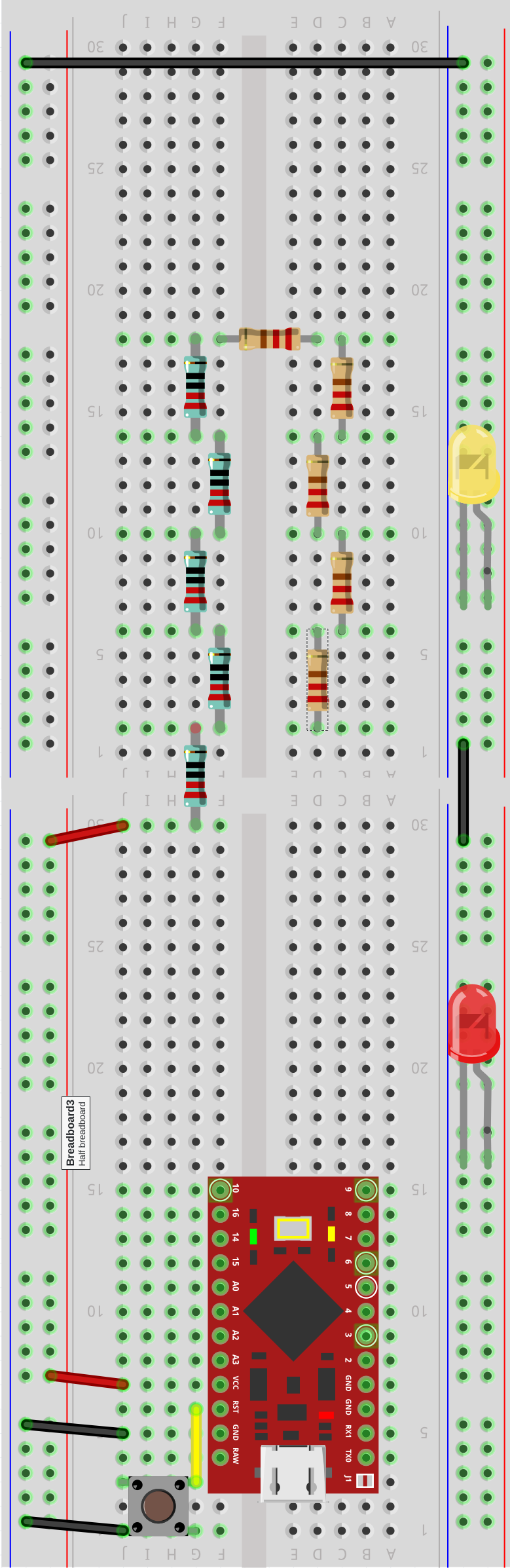

Predispongo una catena di resistenze (reostato) connessa all'alimentazione ed aperta ad un estremo.
Non osservo nulla di particolare.
Siccome il circuito è aperto, non c'è passaggio di corrente.
Connetto un nodo qualunque della catena con la terra.
Non osservo nulla di particolare.
Adesso il circuito è chiuso e c'è passaggio di corrente, però arduino non è in grado di misurare i passaggi di corrente. Inoltre, nel circuito non è presente nessun dispositivo sensibile ai passaggi di corrente (per esempio, un led).
Connetto un nodo qualunque della catena con il piedino lungo di un led (pin positivo).
Chiudo il circuito connettendo il piedino corto del led con la terra.
Chiudo il circuito connettendo il piedino corto del led con la terra.
...
...
...
